TH5000-5C密封條插拔力試驗機

一. 試驗機概述

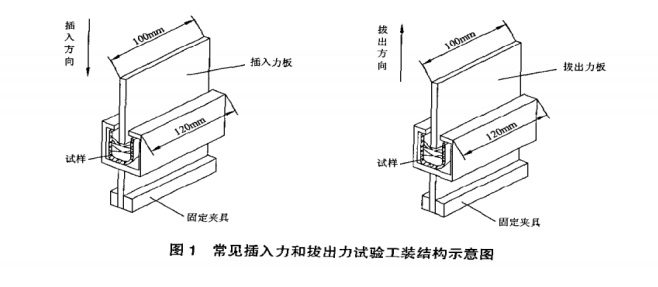

插拔力試驗機可對橡塑密封條進行拉伸、壓縮、彎曲、撕裂、剪切、粘合力、插入力、拔出力、延伸伸長率等試驗。

二. 試驗機主機規格

A.高精度力量傳感器: 5000N。 力量精度在±0.5% 以內。
B.  全程容量不分檔； 全程力量最大解析度 1/5000,00。

C.動力系統:交流伺服電機+伺服驅動器＋滾珠絲桿＋光桿直線軸承＋同步帶傳動。
D. 控制系統: 采用Pulse Command控制方式使控制更精準 速度控制范圍0.001~500 mm/min。具有快速粗調與慢速微調功能。 測試后自動回歸原點、自動儲存。
E. 數據傳輸方式：USB傳輸
F. 顯示方式:HWT-300S測試軟件計算機屏幕顯示。
G. 簡潔的全程一檔與精密全程七檔力量線性雙校正系統。
H. 豪華測試界面軟件可實現定速度、定位移（可設定保持位移）、定荷重（可設定力量保持時間）、定荷重增率、定應力增率、定應變增率等控制模式加上多階控制模式可滿足不同的測試要求。
I. 測試空間:測試寬度約320 mm ，行走空間800 mm（含夾具）

J.全程位移: 編碼器2500 P/R，提升4倍精度 采用LINE DRIVE編碼器抗干擾能力極強 位移解析0.001mm。
K. 安全裝置:過載緊急停機裝置、上下行程限定裝置、 漏電自動斷電系統、自動斷點停機功能。
M. 手控方式：手動操作盒 .

三. 試驗機軟件功能介紹:
A. 測試標準模塊化功能:提供使用者設定所需應用的測試 標準設定，范圍涵蓋GB、ASTM、DIN、JIS、BS…等。測試標準規范。
B. 試品資料:提供使用者設定所有試品數據，一次輸入 數據永久重復使用。并可自行增修公式以提高測試數據契合性。
C. 雙報表編輯:完全開放式使用者編輯報表，供測試者選擇 自己喜好的報表格式（測試程序新增內建EXCEL報表 編輯功能擴展了以往單一專業報表的格局）
D. 各長度、力量單位、顯示位數采用動態互換方式，力量單位T、Kg、N、KN、g、lb，變形單位mm、cm、inch。
E. 圖形曲線尺度自動最佳化Auto Scale，可使圖形以 最佳尺度顯示。并可于測試中實時圖形動態切換。具有荷重-位移、荷重-時間、位移-時間、應力-應變 荷重-2點延伸圖，以及多曲線對比。
F ．測試結果可以EXCEL格式的數 據形式輸出。
G ．測試結束可自動存檔、手動存檔，測試完畢自動求算最大力量、上、下屈服強度、滯后環法、逐步逼近法、非比例延伸強度、抗拉強度、抗壓強度、任意點定伸長強度、任意點定負荷延伸、彈性模量、延伸率、剝離區間最大值、最小值、平均值、凈能量、折返能量、總能量、彎曲模量、斷點位移x％荷重、斷點荷重X％位移、等等。 數據備份：測試數據可保存在任意硬盤分區。
H ．多種語言隨機切換：簡體中文、繁體中文、英文。
I ．軟件具有歷史測試數據演示功能。

四. 拉力試驗機附件
A. 一年保修卡及中文操作說明書各一份。
B. 隨機贈送伺服控制試驗夾具壹組。
C. 伺服控制電子萬能試驗機專用測試軟件一份。
D. 品牌電腦一套、彩色打印機一臺

五. 拉力試驗機可測試項目

●拉伸應力 ●拉伸強度
● 扯斷強度 ●扯斷伸長率
● 定伸應力 ●定應力伸長率
● 定應力力值 ●撕裂強度
● 任意點力值 ●任意點伸長率
● 抽出力 ●粘合力及取峰值計算值

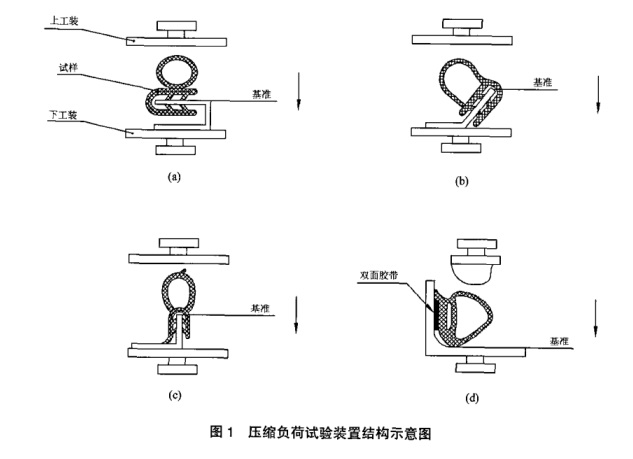

● 壓力試驗 ●剪切力剝離力試驗
● 彎曲試驗 ●拔出力穿刺力試驗

六. 試驗機主要計數指標
A ．荷重元：5000N區間選配
B ．力量解析度：1/500000
C ．力量準確度：±0.5％
D ．位移解析度：1/1000
E ．位移準確度：±0.5％
F ．大變形引伸計準確度：±1%mm
G ．速度范圍：0.001－500mm/min
H ．行走空間：9000mm（含夾持器）
J ．測試寬度：320mm
K ．使用電源:∮220V 50HZ。
L ．功率：約750W
M. 機臺尺寸:約540×900×1600 mm長×寬×高。
N. 機臺重量:約200 kg。
